供酸櫃電子鎖控制系統

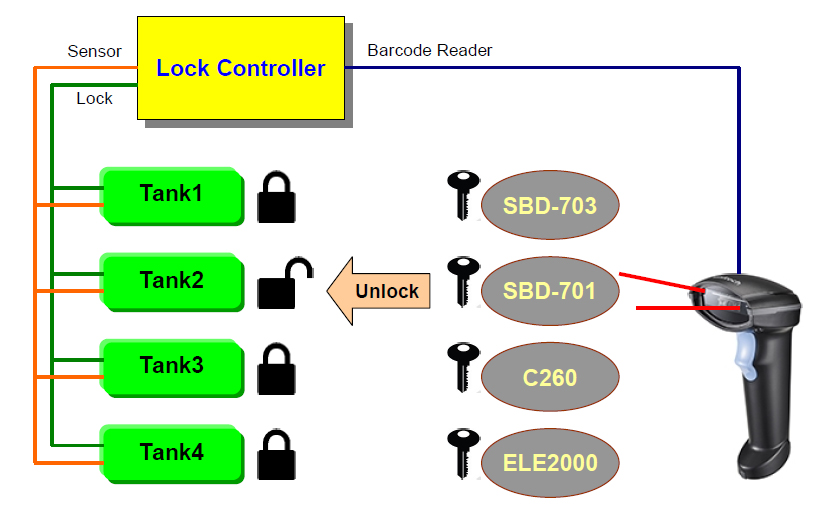

系統簡介

  1. Display:HMI, 7″ Color-TFT with Touch Control.
  2. 單機獨立作業,可支援4只Tank。
  3. 每只Tank均具備獨立電子鎖,採掃瞄條碼解鎖。
  4. 每只Tank均具備”Open/Close”偵測,系統可隨時得知Tank是否開啟或關閉。
  5. 每次只允許一只 Tank 解鎖:
    (1) 當Tank1解鎖後且被開啟,此時掃瞄Tank2,3,4的條碼均無作用。
    (2) 當Tank1解鎖後但是維持關閉,此時若掃瞄Tank2條碼則會立即將Tank1上鎖,改為Tank2解鎖。
  6. 具備自動上鎖功能:
    (1) 當Tank解鎖後但是Tank一直未被開啟,則經過設定的時間後(預設60 秒)系統將會自動上鎖以確保安全。
    (2) 當Tank解鎖後而且Tank被開啟,等到Tank被關閉後系統會立刻自動上鎖。
    (3) 當Tank解鎖後而且Tank被開啟,而且一直保持開啟狀態,則經過設定的時間後(預設60秒)系統將會自動上鎖。
  7. 具備Record功能:每次結束完整的解鎖填充程序後均會紀錄一筆Record,最多1000筆。
    (1) 超過1000次以上採循環紀錄方式,永遠保持最近1000筆之Record。
    (2) 紀錄資料:Date, Time, Tank-No,Tank-Name, Tank-P/N, Employee-ID
    (3) 查看Record時每頁可查10筆Record。
  8. 聲響提醒:
    (1) Barcode掃瞄P/N正確解鎖:beep once。
    (2) Barcode掃瞄P/N不正確:beep twice。
    (3) Tank於任何狀態下被開啟:持續一長聲(間隔2秒)。
  9. 工程師Setup(必須經過4~12位數字Password驗證):
    (1) 查看Record List。手動任意上鎖/解鎖。
    (2) 建立Tank Name及P/N比對清單。建立Employee-ID比對清單。
    (3) 調整系統日期時間。更改Password。
    (4) 調整LCD亮度。設定Auto-Lock時間(10~90sec)。
    (5) 開啟/關閉Buzzer(預設為開啟)。開啟/關閉Employee-ID比對功能(預設為關閉)。
    (6) 每個Tank可獨立設定 Enable/Disable。

系統規格

Power

System Power Input Voltage: DC24V+10%,-5%
Current: 2.1A
22.8~27V

Display

Type HMI, Color-TFT with Touch Control
Resolution 800×480 pixel.
Aspect Ratio 16:9
Color Depth 16-bit

Control I/O

Tank Electrical Lock  (1+1)x4 DC24V
Tank Open/Close Sensor  x4 DC5V
UI Touch Panel

Timing

Sensor Detecting Rate 25Hz Typical.
UI Detecting Rate 20Hz Typical.
Lock/Unlock Response 300mS Maximum
Auto Lock Delay Time 10~90 sec

Functions

1. Barcode control Unlock
2. Manual control Lock/Unlock
3. Engineering Setup 1. Record List Review
2. Manual Lock/Unlock
3. Adjuest Date/Time
4. Change Password
5. Register Tank Name/PN
6. Register Employee-ID
7. Reset Record List
8. Adjust LCD Brightness
9. Employee-ID Checking
10. Warning Buzzer
Max. 1000 Records


4~12 digit number

Max. 20 ID

5%~100%
Enable/Disable
Enable/Disable
