ESD 接地電阻自動量測系統

by |已發表 -Updated

商品簡介

電子製造與精密產線中的機台運作時，常因摩擦或材料特性產生靜電，若設備未能維持正常接地以釋放電荷，不僅可能造成製程異常與測試數據偏差，更可能導致元件損壞與良率下降，甚至影響整體產能；因此，設備通常會設計「靜電洩放」路徑使靜電導向地面，以降低製程風險，而持續監控設備洩放路徑的電阻值，便是判斷設備是否正常接地的關鍵指標。

我們所開發的 ESD 接地電阻自動量測系統，能夠即時偵測設備的接地狀態，自動量測並判斷是否符合標準範圍，且一旦發現異常，系統便會立即提醒，並保留完整資料供日後追蹤。對於有靜電保護需求的產線而言，這不僅能降低人力檢測負擔，更是確保 ESD 防護真正落地的一大利器！

自動化量測

週期性標準化量測流程
支援 0.005Ω~20Ω 微阻檢測範圍
自動化檢測降低人力巡檢需求

即時告警通知

即時顯示數值
異常觸發警報輸出
提升產線穩定性與稼動率

自我校正

內建高精度標準電阻
支援自我校正與外部驗證
降低維護成本並確保準確度

快照報表

保存並回查最多 100 萬筆資料
支援歷史數據追蹤與回顧
失效模式分析助力品管

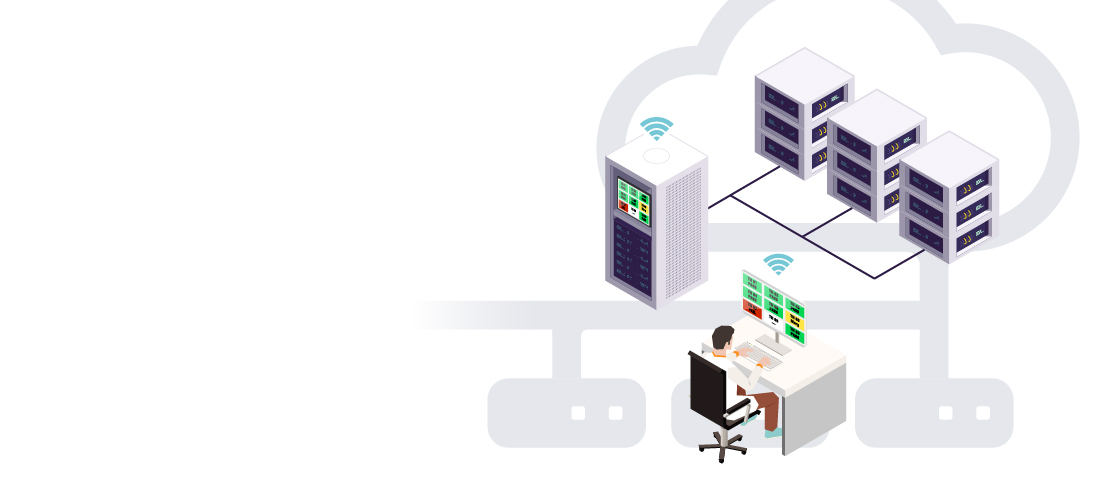

自動化量測與雲端整合

系統可匯入機台月保排程、自動執行接地電阻檢測（規格 <1Ω），確保設備長期穩定並降低人力巡檢需求；同時量測資料可即時上傳至雲端，並支援透過網頁介面遠端控制量測單元，實現從檢測到監控的完整數據管理，方便品管與工程團隊追蹤。

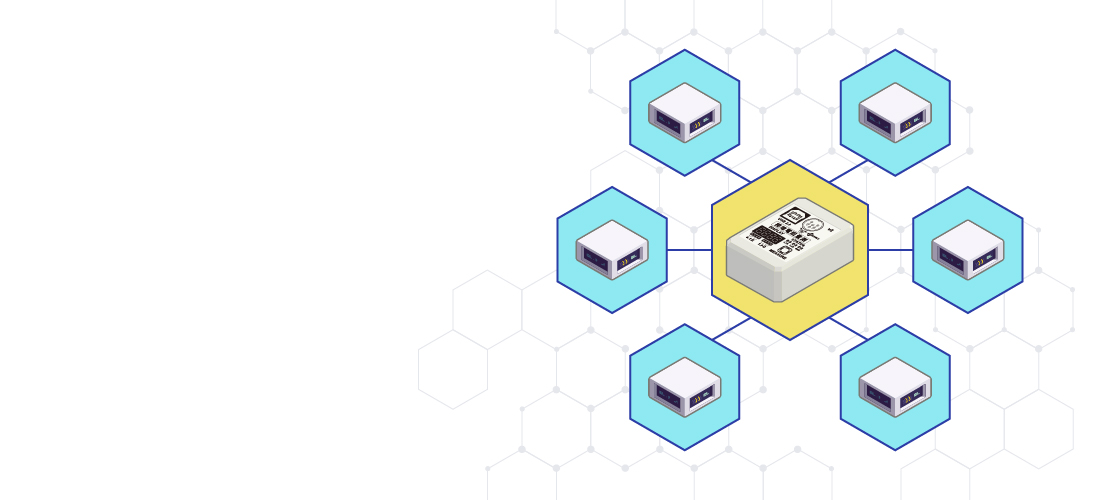

多單元集中管理與精密量測

一台資料收集主機最多可連接 32 個量測單元，便於大規模產線的集中監控與管理；同時支援 0.005Ω~20Ω 的精密微阻量測，量測精度可達 ±0.5% ±2dgt，確保接地狀態檢測更可靠。

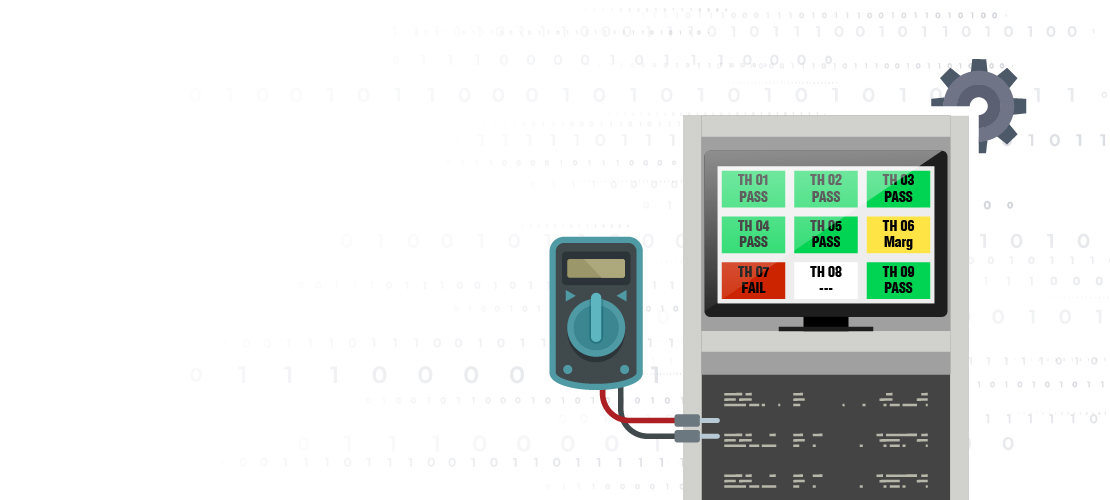

高精度校正與驗證機制

量測單元內建 0.1Ω 與 1Ω（精度 0.1%）標準電阻，可依排程自動校正，避免長期誤差並確保數據可靠；同時提供專用校正點，可搭配外部精密檢測儀進行驗證，進一步提升量測準確度。

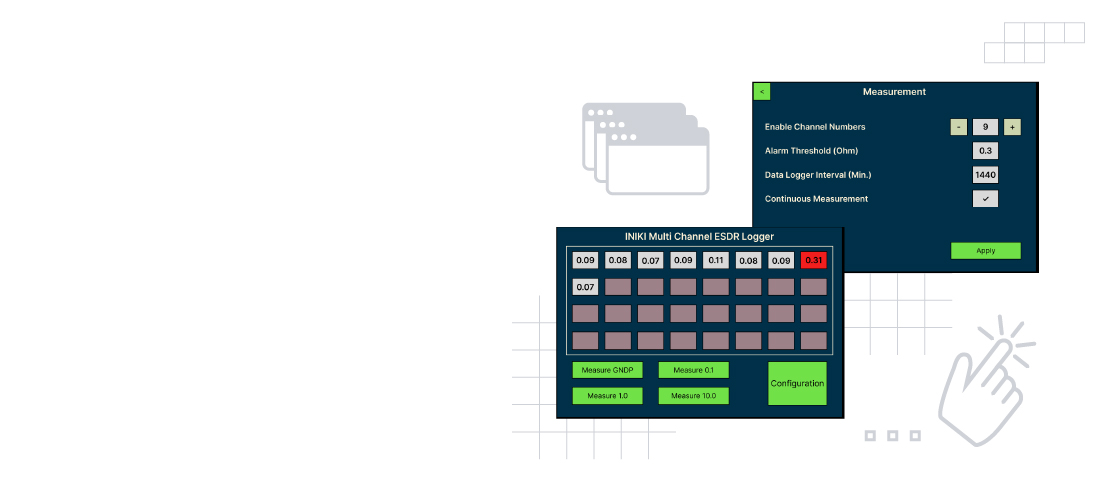

彩色觸控 HMI 介面

配備 3.5 吋全彩觸控式 LCD 作為人機介面核心，可即時顯示接地電阻數值，並提供直覺化的操作流程進行參數設定。透過清晰的圖像化呈現與互動式操作，讓使用者能快速掌握狀態，提升監控與維護效率。

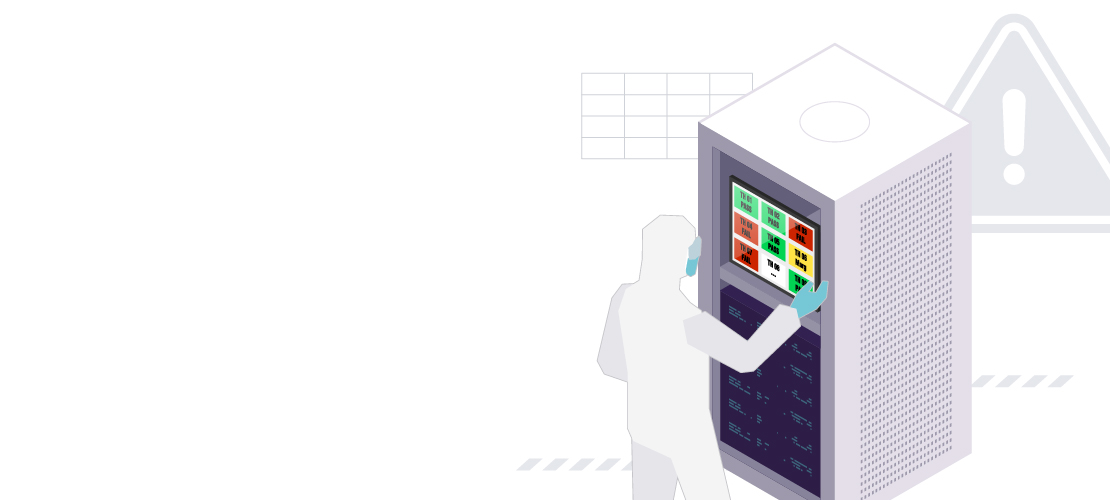

即時監控警示與歷史追蹤

系統內建即時顯示與警報輸出功能，當電阻值超出範圍時能立即通知，協助人員快速排除異常；同時可保存並回查最多 100 萬筆歷史資料，支援品管分析與失效模式追蹤，確保產線穩定與品質可靠。

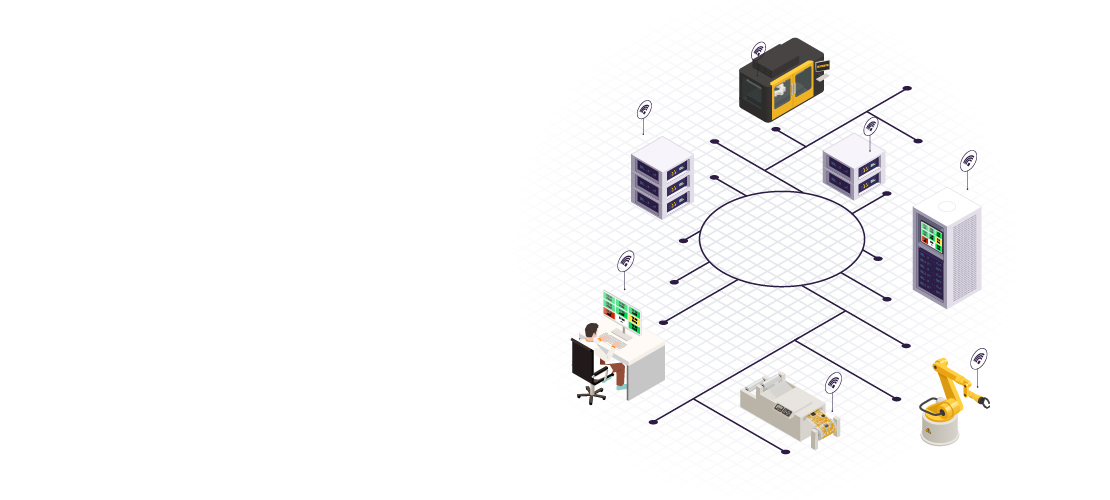

高效連線與通訊整合

量測單元與工作站以 USB 連線，避免儲存裝置的資安疑慮，並支援與資料收集主機最遠 15 公尺的距離，提升佈署彈性；同時，量測資料可透過 RS485 或 Ethernet 介面擷取，方便整合至現有產線系統，提升系統兼容性與擴充彈性。

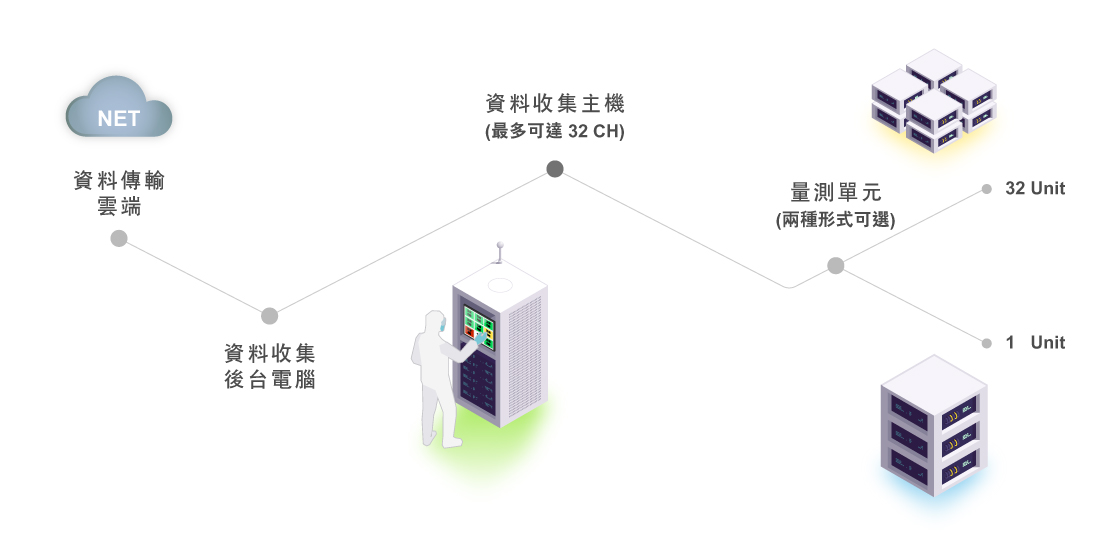

系統裝置流程

確認機台量測點
安裝量測系統
24/7 自動化量測
劣化即時告警
每年在線式校正

商品規格

量測通道 32
解析度 0.001Ω
量程 0.005Ω ~ 20Ω
精確度 ±0.5%，±2dgt
顯示方式 全彩 3.5 吋 觸控LCD
資料儲存 1,000,000 筆
數值量測 有
警報輸出 有
影像快照 有
連線方式 RS485 / USB / Ethernet
