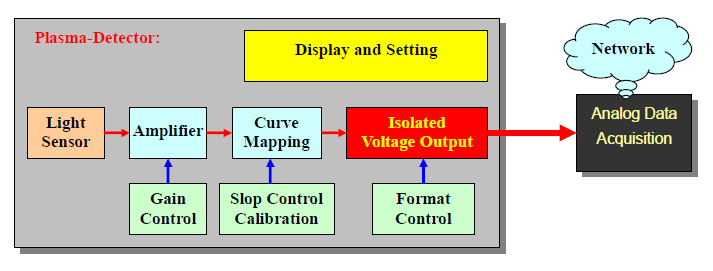

系統簡介

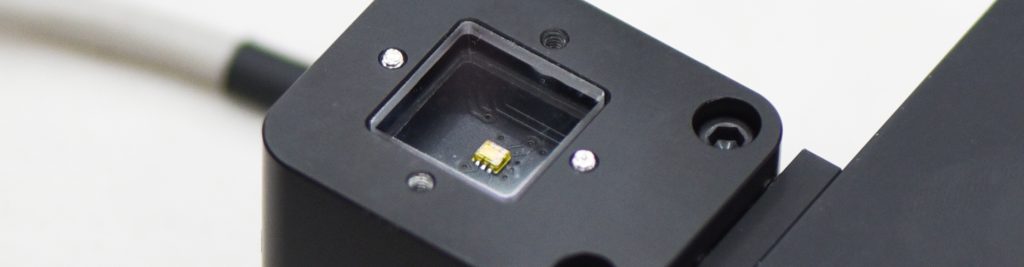

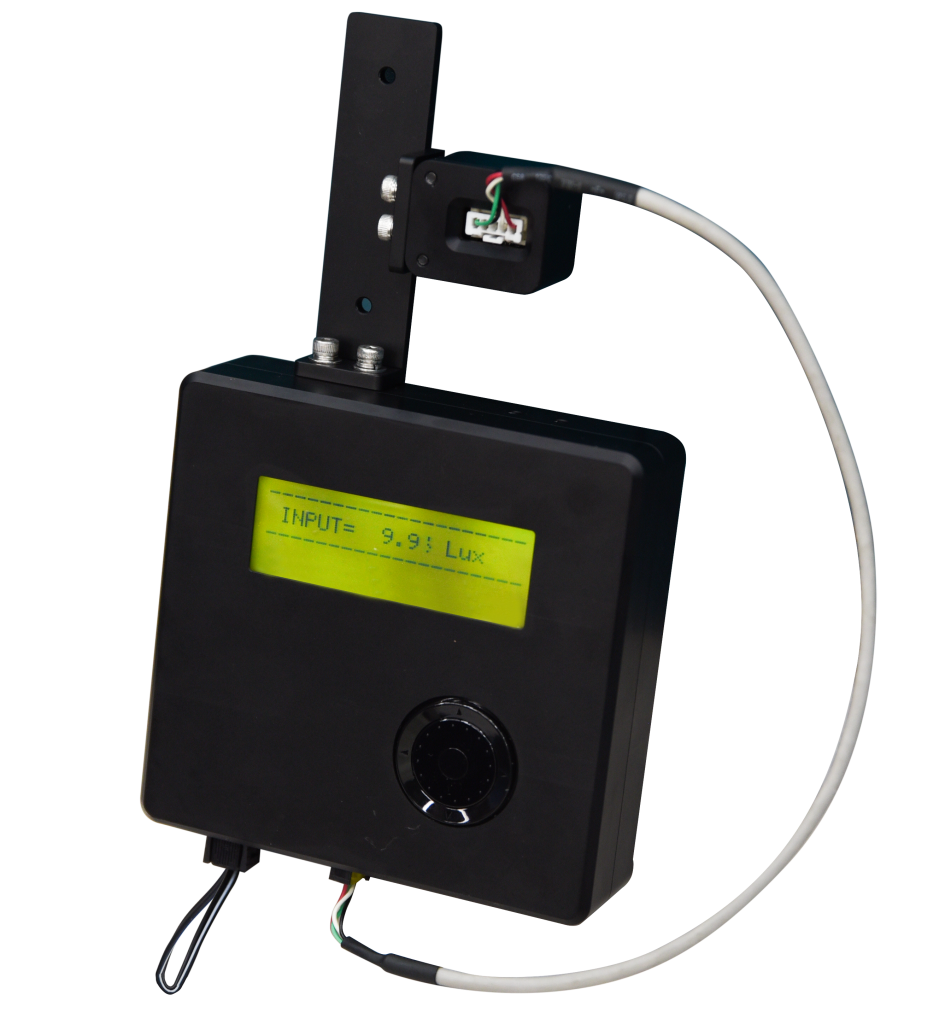

Plasma Detector 為一具高解析度之可見光源偵測器(Light Sensor)，可應用於 Plasma 及一般光源之偵測及強度分析。 完全隔離設計之工業標準電壓輸出，系統可支援常見之工業感測器之電壓標準規格(0~5V、0~2.5V、1~5V、0.5~2.5V)，直接使用於任何的工業量測系統中。本身具備顯示器可及時監看量測數據及輸出電壓，並可獨立設置所有參數以適應不同環境量測之需求。
- 支援 4 種光源量測，可見光、紅外線、可見光+紅外線、最高靈敏度可見光。
- 光源偵測靈敏度可達 0.01Lux，量測範圍約 3500Lux。開啟最高靈敏度可見光模式，靈敏度可達 0.001Lux，量測範圍約 8.1Lux。
- 電壓輸出範圍可於 0~5V 間任意調整，可搭配所有工業感測器之電壓標準規格，方便與任何的電壓資料擷取系統直接連線運作。
- 專屬的 Output Mapping 功能可擷取任意的偵測範圍來做為全輸出範圍。
- 可將 Plasma 光源強度差異甚大的不同機台，調整成幾乎一致的輸出電壓。
- 電壓輸出的 V+ 及 V- 採完全隔離設計，可確保與後端資料擷取系統連線的安全性及準確性。
系統規格
Power |
System Power Input | Voltage: DC24V+5%,-40%> Current: 1.0A |
14~25V |
Input Sensor |
Mode: | Visible | 430nm~800nm |
| IR+Vis | 430nm~1100nm | ||
| IR Only | 800nm~1100nm | ||
| Range (Visible) | Low: 0~180 Lux | display: nnn.nn | |
| High: 0~3500 Lux | display: nnnn.n | ||
Output |
Output Voltage Range | DC: 0~5V | 0.002~4.998V Typical |
| Output Current | ±5mA | ||
| Voltage Resolution | 76.3uV(0.0000763V) | 16-bit | |
Timing |
Plasma Detecting Rate | 2Hz Typical. | |
| Vout Refresh Rate | 2Hz Typical. | ||
| UI-Key Detecting | 30Hz Typical. | U/D/L/R/OK, Rotary-L/R | |
| LCD Refresh Rate | 2Hz Typical. | 20×4 Character Display | |
Functions |
1. Gain Control | Low/High Auto-Control Max.Gain | Range= 3500 Lux Range= 8 Lux |
| 2. Output Scale | 0-1000 Fixed | ||
| 3. Output VOLT Setting | 1mV/Step |
