方案概要
透過 2.4GHz RF 無線傳輸振動感測資料，電池可連續工作約 90 天，隨時掌握機台運作狀態。

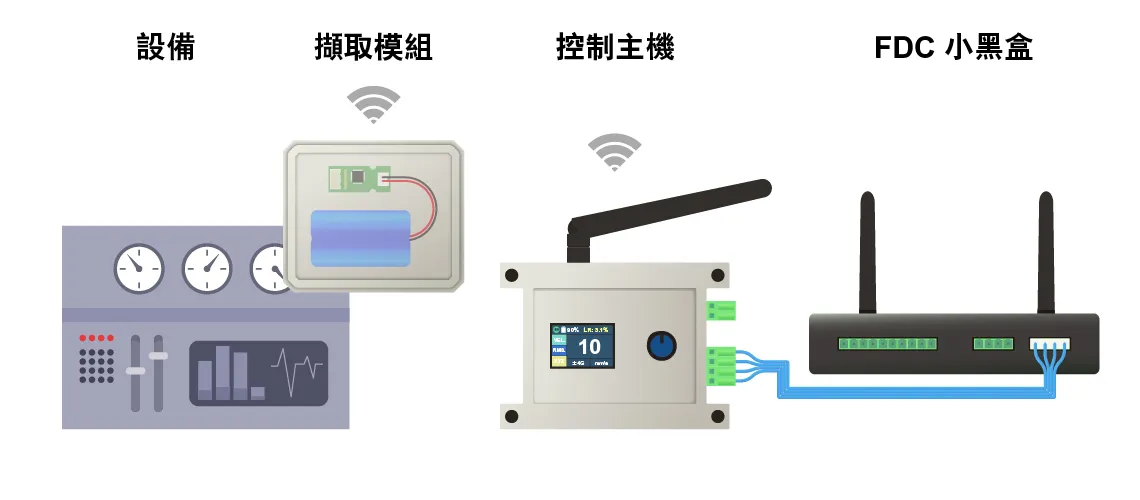

「無線振動傳輸裝置」包含振動感測、無線收發與狀態顯示等功能，透過 2.4GHz RF 頻段傳輸前端感測模組的資料，並可在人機介面上即時檢視紀錄，隨時掌握機台運作狀態。
系統特色
- 資料傳輸率 2K bps，2.4GHz RF 頻段
- 兩顆 18650 超持久鋰電池，可連續工作約 90 天，並經防爆處理，使用更安心
- 接收端採用 IPS 彩色 LCD 搭配無段旋轉編碼器
- 資料格式完全相容助成 Sensor Fusion
商品規格
接收端
- 顯示幕：1.14” IPS 彩色 LCD
- 介面操作：無段旋轉編碼器
- 主畫面顯示：振動值／電池電量／加速度／速度 Peak／RMS／軸向／無線電頻道／Data Lose Rate／Sensor Range／單位
- 設定頁面：Range 選擇／發射接收功率調整／頻道／ID／接收資料統計
- 外殼尺寸：90 × 70 × 40 mm（不含外露天線，天線長約 11 cm 可折）
- 電源：由 Sensor Fusion 提供
- 可輸出振動值對應電壓（x／y／z／x+y／x+z／y+z／x+y+z）
- Data Format 完全相容助成 Sensor Fusion
發射端
- 使用 2.4GHz RF 頻段傳輸，資料傳輸率 2K bps（非 Wi-Fi／藍牙／Zigbee）
- 使用兩顆 18650 鋰電池，約可連續工作 90 天（每日耗電量約 66 mAh）
- PCB 尺寸：35 × 15 × 20 mm
- 電池尺寸：40 × 70 × 25 mm（灌防爆膠後體積）
- 可客製化製作固定座
